用搖表只能測出電線短路,不能測出具體的短路位置。

1、選擇相應的搖表，低壓為500v、1000v高壓為2500v、5000v。2、進行搖表的外觀檢查，查看有無破損。3、搖表使用前要做開路試驗和短路試驗，確認搖表好壞。4、測量時搖表平放，n接地，l接測量相，以每分鐘120轉搖動，數值平穩，讀取數值。

搖表買好一點的，測電阻的幾個檔里會有帶蜂鳴器的一個，就用那個，一個表筆接線路，一個接地，如果蜂鳴器響就是接地。那個檔只要短路就會響，表筆碰在一起就響。如果萬用表沒有那個檔，就打在電阻檔上看電阻，一般小于100歐就有問題。 沒有接地，顯示確實是1，那是超量程的表現。我們用的表就聽聲音不看示數?？词緮?shù)也可以判斷的，太小了就不對。

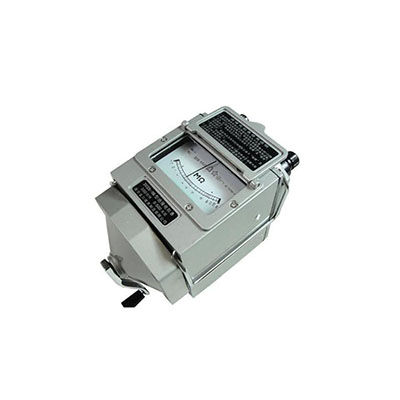

搖表又稱兆歐表，是用來測量被測設備的絕緣電阻和高值電阻的儀表，它由一個手搖發電機、表頭和三個接線柱（即L：線路端、E：接地端、G：屏蔽端）組成。搖表又稱兆歐表，其用途是測試線路或電氣設備的絕緣狀況。使用方法及注意事項如下：1、首先選用與被測元件電壓等級相適應的搖表，對于500V及以下的線路或電氣設備，應使用500V或1000V的搖表。對于500V以上的線路或電氣設備，應使用1000V或2500V的搖表。2、用搖表測試高壓設備的絕緣時，應由兩人進行。3、測量前必須將被測線路或電氣設備的電源全部斷開，即不允許帶電測絕緣電阻。并且要查...

測量方式一樓已經說了。切斷所有的插頭，進戶線也切斷，確認無電了一根或火線一根零線搖測不過正常的電阻值根本不可能無窮大。有0.5M就說明絕緣沒問題了OK了，使用500V的遙表 不過測試是否短路用萬用表就可以了。用搖表測試的話，很可能正常的線路電阻值都為零?；蛘咦x數過低。比如只有0.1，0.2，讀數比較困難，就算達到正常值的0.5，也和0刻度比較近了

用搖表搖電機任一火線端子與電機外殼之間電阻，如果搖出的絕緣值小于0.5兆歐，說明電機已燒 另外也有搖的電阻值很大 這時你要搖下三相中任一兩相的絕緣，正常應該為零，如果有兩相繞組間電阻不為零，說明繞組燒斷了，也可以判斷出電機已燒。

搖表只是用來測量電機的絕緣情況是否正常。用搖表分別測量各繞組與電機外殼的阻值，一般情況下都會大于的2M歐姆的，在潮濕情況下，至少要大于0.5M歐姆，如果小于這一數值，則說明電機繞組與電機主體絕緣值不良，繞組線圈存在燒壞，含水量超標等其它原因，需要作進一步的處理。

咱們平時說的搖表是測量絕緣電阻的，它不能測量接地電阻。你所要用的專業叫法是接地電阻測試儀，專門測量各種接地如防雷接地、防靜電接地、工作接地、保護接地等的接地電阻值。這種表常用的是北京遠東儀表廠生產的ZC-8型的，有3個/4個接線柱的，4個接線柱的不僅能測量接地電阻值，還能測量土壤電阻率，價格大約500元/臺。至于接地電阻合格不合格，要看你是做的什么接地，種類不同，接地電阻值要求也不一樣，這個有相關國家標準和行業規范規定的。希望能夠幫助你。追問 : 滾，答非所問

1．選用搖表 選用搖表電壓等級時應注意，測500V以下低壓電器設備的絕緣電阻，用額定電壓500V的搖表; 2.測前檢查 a.測量前先將搖表進行一次開路和短路試驗，檢查搖表是否良好。試驗時先將兩連接線開路，搖動手柄，指針應指在“∞”位置，然后將兩連接線短路一下，輕輕搖動手柄，指針應指“0”，否則說明搖表有故障，需要檢修。 b被測對象的表面應清潔、干燥，以減小誤差。在測量前必須切斷電源，并將被測設備充分放電，以防止發生人身和設備事故以及得到精確的測量結果。 3．測量 測量時，應把搖表放平穩。L端接被測物，E端...

搖表一般用于檢測設備的絕緣度。他有測量范圍和額定輸出電壓（如500V,2000V）。他的讀數，一邊是零，另一邊就是他的很大值（如500，就是500兆歐）到底是無窮大。表上的數字的單位是兆歐。測時如指針指到15，就是15兆歐。

很低0.27元開通文庫會員，查看完整內容> 原發布者:abc420342671 假如一根沒接設備的4芯電纜,要搖測相對地,與相間絕緣電阻,怎么接線,從一端搖,電纜另外一端四個頭是不是都要接在一起,還是四個頭都散開不用管?答：1、先搖對地，把搖表的一端接地，另一端分別接電纜的四芯線，切忌電纜兩端無需短接，然后勻速搖起搖表（速度在120轉/每分鐘）。2、相間絕緣檢測，把搖表的一端接一相，另一端分別接電纜的另外三相，非別搖六次記錄檢測結果，切忌電纜兩端不能短接。三相電機無論是星型還是三角型接線,搖相間絕緣是不是都要把連接片拆了？答：對...

使用前先把L E 兩根線分開，搖表看表針是否趨近于無窮。不趨近于無窮說明表的問題，在把兩根線短接，慢慢搖表，表針指向0,若不指向?yàn)?說明表壞，測設備絕緣強度時把L接在被測體上，E接接地線或是接殼，使勁搖表，得出的數據就是絕緣強度。低壓不低于0.5M，高壓不低于2－5M。
